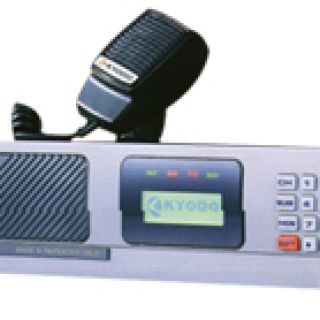

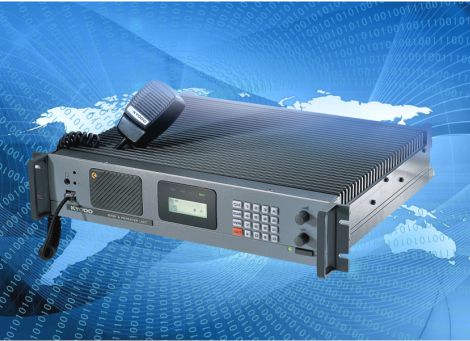

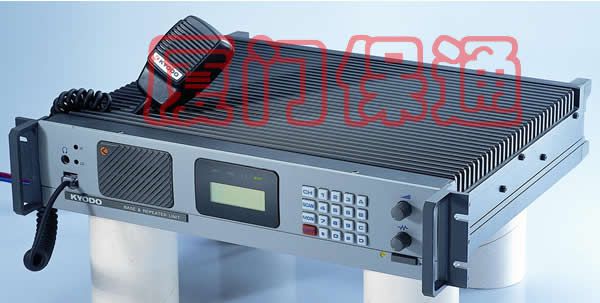

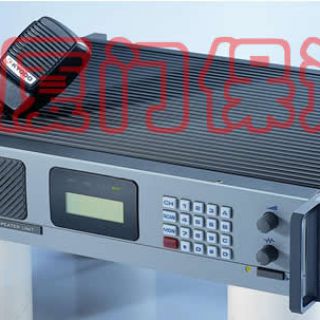

KYODO KG710 中轉臺基地臺

查看次數

5823
添加時間

2018年07月18日
價格

50,000.00元

購買請聯系客服咨詢

一、qinggan_10中繼臺主要由下列幾個單元組成：

① 接收單元

② 發射單元

③ 功放單元

④ 邏輯單元

⑤ 控制單元

⑥ 接口單元（25芯擴展口，9芯寫頻口）

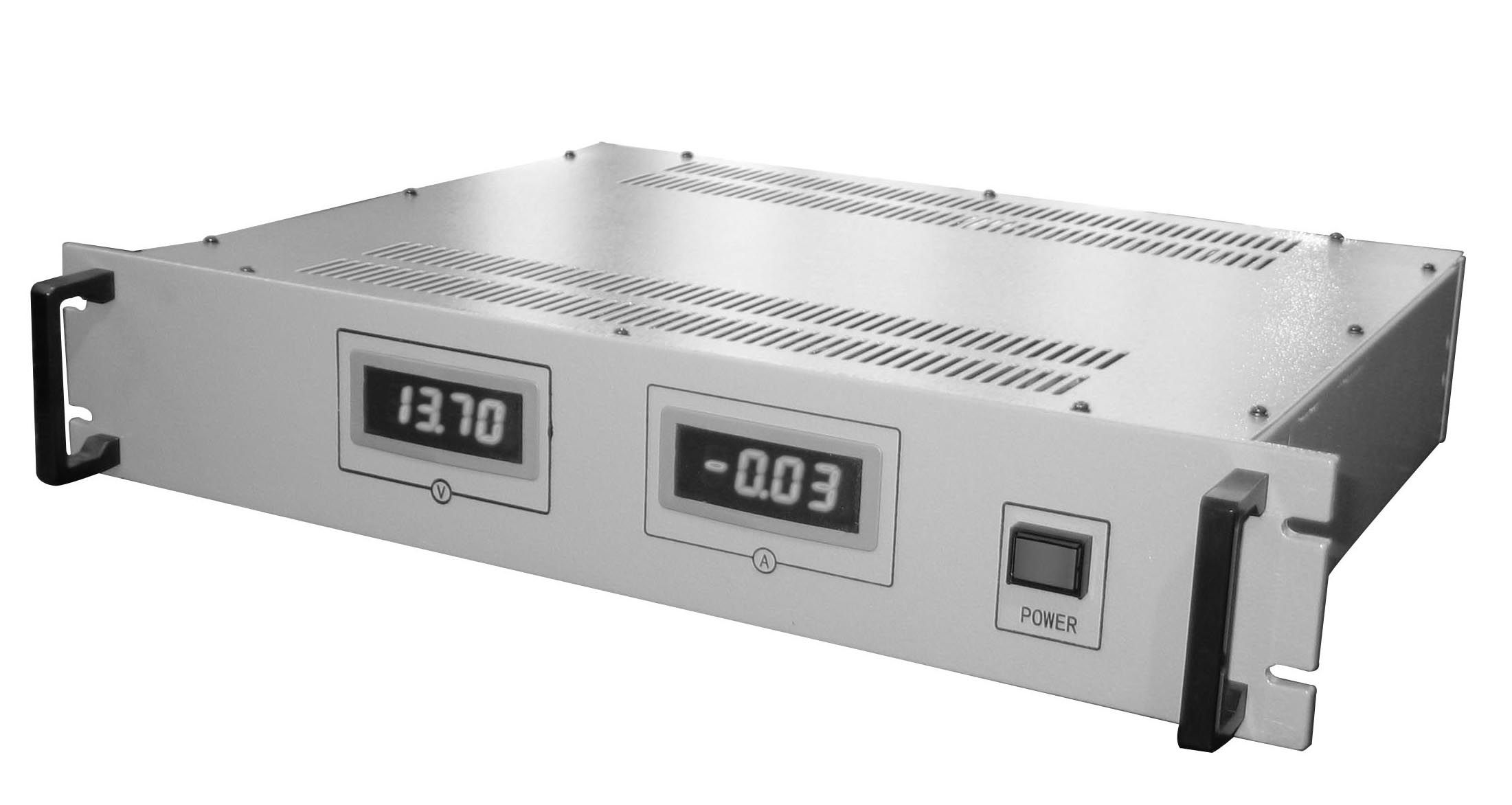

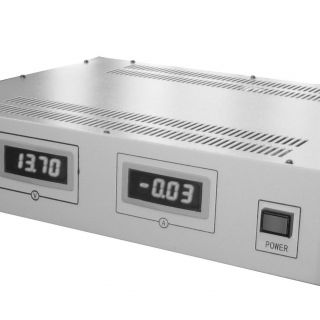

備注：qinggan_10電源+13V是外部提供。

二、工作原理

（一）、接收單元工作原理：

當接收到天線信號時，由1STBPF帶通慮波器進行選擇可用信號，經Q101高頻管放大后，再經第二級2ndBPF帶通濾波器選擇信號后到2ndMIX⊕進行混頻，本振頻率是RXVCO單元提供的,一但RXVCO頻率變高或變低，就由PIL IC101鎖相環進行控制，因鎖相環的基準頻率是12.00MHz晶體控制的，如果RXVCO的頻率有變化就由PLL IC101通過Q108 Q107 Q110來達到控制RXVCO頻率的變化，壓控的頻率精度是由晶體精度決定的。

第一混頻由來自射頻放大信號與來自鎖相環頻率合成器電路的第一本振進行混頻各產生48.5MHZ的第一中頻信號，經過Q103放大后，再經過兩個晶體濾波器進行一步消除頻道的雜波信號，到IC106，TK10487進行與第二本振信號再次混頻產生一個450KHZ的第二中頻信號，經過窄寬控制器對450KHZ進行陶瓷濾波器選擇，經IC106輸出IC107放大后送到邏輯單元的IC3[**]K2344進行處理，處理后送到前面板控制單元進行音頻放大后送到揚聲器。

（二）、發射單元工作原理

首先由TXVCO單元產生一個載波頻率，它的頻率穩定度也是由鎖相環電路PLLIC205進行控制，它的調制是采用雙調制電路工作原理，這種雙調制鎖相頻率合成器一般用高精度和高穩定晶體產生，以達到鎖相輸出頻率和晶振同等級別的性能，這種系統可以被用來直接調頻，作為模擬調制或數字調制，一般鎖相調制電路只調制VCO，而雙調制方法就是即調制VCO，又調制晶體基準源，通過兩者互相補償來實現任意低頻調制頻偏。M[**]X DEVI [**]DJ是用于調制頻偏的幅度正常值為 3.5KC-4KC 調制在TXVXO單元上經過Q215前置放大再經過末級Q216放大后送到功放，輸出功率250MW，一但有TX輸出，同時會通過CN201口送一個直流控制電壓到功放單元

（三）、功放單元工作原理：

由發射來的信號送到功放前置R[**]07[**]4452模塊進行放大，再經Q504進行接收放大（功率可從1W—50W可調）。

功放單元主要由前置末級功放，無線槽路及檢測控制電路組成。前置與功放的匹配是靠輸入微調電容FVC501來調整匹配，功放與天線槽路的調整是靠輸出電容FV505來調整匹配，在主傳輸線上沒有兩條正反向的檢測電路，D1作為反向功率檢測，一旦失諧，反射與主波比變大，使功率變小，由IC502控制，并送到報警電路IC501電路。D2是正向檢測電路，檢測正比通過IC501，IC502來調整前置的功率。M[**]XPOW是調整大小功率，最好不要亂調，因?yàn)檎{(diào)它存在一個阻抗問題，同時還有一路進行功率檢測，通過控制送到面板顯示功率強度。

（四）、邏輯單元工作原理

它主要由CPU,音頻處理器,存儲器,寫頻,報警,工作方式控制,靜躁等電路組成,這些電路都跟CPU程序有關,你要做什么內容,都由前面面板來控制。

三、面板的組成

（一）、面板組成

主要是由面板鍵盤按鍵,液晶顯示,音頻輸出,喇叭耳機,電源開關,麥克風,功率大小調整,音量調整,靜躁調整都在面板完成,注意所有調整的東西,最好是在面板操作.機器里面的器件除了接收單元槽路的6個螺桿可以調整,其余的都不要?jiǎng)?

（二）、面板的按鍵操作

⑴ 頻道轉換 CH+數字鍵

⑵ 中繼與雙工的轉換 shift+MON

⑶ 功率大小的轉換 shift+2

⑷ 讀當前的信息 shift+7

⑸ 鍵盤鎖開啟或者關閉 shift+8

⑹ 開啟或關閉編程掃描模式 shift+SC[**]N

⑺ 按下MON鍵（當接收到有亞音頻時，照樣可以監聽）

⑻ 當按下SC[**]N時，全部都進入掃描

⑼ 鍵變換想鄰高頻道 CH+[**]

⑽ 鍵變換想鄰低頻道 CH+B

⑾ Hi是軟件里寫的高功率調節

⑿ LO是軟件里寫的底功率調節（備注：寫低功率，兩孔都可調）

裝有原裝MIC,AC電源線，中英文說明書，雙工器
